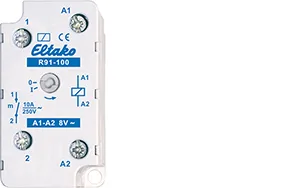

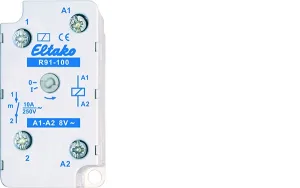

Eltako 91100410 Schaltrelais 8V. 1 Schließer 10A/250V ACNeu
Art.-Nr.: 91100410 · EAN: 4010312203095
UVP: 44,16 €
−48%
22,98 €
● Lieferzeit 8-16 Tage
- Markenqualität vom Elektro-Fachhändler
- Schneller Versand ab 8,90 €
- Sicherer Einkauf, durch Käuferschutz
- Onlinebestand direkt einsehbar
1 Schließer 10A/250V AC. Für Einbau und AP-Montage mit Handbetätigung und Schaltstellungsanzeige. 50mm lang, 26mm breit, 32mm tief. Einschaltdauer 100%. Steuerleistungsbedarf 2,5W. Kontaktabstand 2mm. Prüfspannung Kontakt/Kontakt 2000V und Prüfspannung Steueranschlüsse/Kontakt 4000V. Es kann auch das elektronische Schaltrelais ER61-UC verwendet werden. Die Universal-Steuerspannung UC deckt den Spannungsbereich 8-253V AC 50-60Hz und 10-230V DC ab.
Ausschreibungstext
Schaltrelais elektromechanisch
mit Handbetätigung und Schaltstellungsanzeige
Für Einbaumontage
50mm lang, 26mm breit, 32mm tief
Kontakte: 1 Schließer 10 A
Steuerspannung: 8V
Nennschaltleistung: 10A/250V AC
Einschaltdauer: 100%
Steuerleistungsbedarf: 4-5W
Kontaktabstand: 2mm
Erfüllte Normen: VDE 0632; IEC 60669
Fabrikat/Typ: Eltako R91-8Voder gleichwertig
| Funktion | teilelektronisch |
|---|---|
| Montageart | Aufputz |
| Breite in Teilungseinheiten | 0 |
| Einbautiefe | 32 mm |
| Anzahl der Kontakte als Schließer | 1 |
| Anzahl der Kontakte als Öffner | 0 |
| Anzahl der Kontakte als Wechsler | 0 |
| Steuerspannung 1 | 8 V |
| Steuerspannungsart 1 | AC |
| Frequenz der Steuerspannung 1 | 50 Hz |
|---|---|
| Bemessungsstrom | 10 A |
| Spannungsart der Versorgungsspannung | AC |
| Max. Glühlampenlast | 2.300 W |
| Max. Leuchtstofflampenlast | 2.300 VA |
| Max. Leuchtstofflampenlast (Duo-Schaltung) | 2.300 VA |
| Max. Leuchtstofflampenlast (parallel kompensiert) | 500 VA |
| Max. Schaltstrom (cos phi = 0,6) | 8 A |
| Artikelnummer | 91100410 |
|---|---|
| EAN | 4010312203095 |
| Hersteller | Eltako |
| Gewicht | 0,05 kg |
| Maße (L×B×H) | 26.0 × 32.0 × 50.0 mm |
| Typ | R91-100-8V |
|---|---|
| Produktklasse (ETIM) | Installationsrelais (EC001652) |
| Zolltarifnummer | 85364900 |
| Ursprungsland | China |
- PDF RoHS-Erklärung herunterladen ↓
Eltako
Hofener Str. 54
70736 Fellbach
Nicht steckerfertige, elektrische Geräte oder Bauteile müssen von einer qualifizierten Elektrofachkraft installiert werden. Nach § 13 der Niederspannungsanschlussverordnung (NAV) dürfen elektrische Anlagen hinter der Hausanschlusssicherung – außer durch den Netzbetreiber – nur von einem Installationsunternehmen errichtet, erweitert, geändert und instand gehalten werden, das in das Installateurverzeichnis eines Netzbetreibers eingetragen ist. Arbeiten an elektrischen Anlagen sind grundsätzlich nur im spannungsfreien Zustand und unter Beachtung der fünf Sicherheitsregeln nach DIN VDE 0105-100 auszuführen. Eine unsachgemäße Installation kann zu elektrischem Schlag, Brand und Sachschäden führen und den Versicherungsschutz gefährden. Bitte beachten Sie auch die Gebrauchsanweisung und die Hinweise des Herstellers. Weitere Informationen erhalten Sie hier: § 13 NAV.
