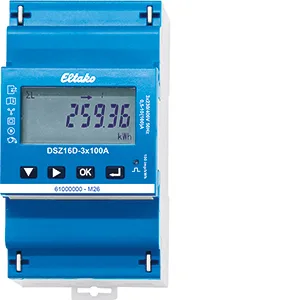

Eltako 28380016 Drehstromzähler 3x100A, MIDNeu
Art.-Nr.: 28380016 · EAN: 4010312501955
UVP: 170,29 €
−38%
105,42 €
● Auf Lager · Lieferzeit 1–2 Tage 5 Stück verfügbar
- Markenqualität vom Elektro-Fachhändler
- Schneller Versand ab 8,90 €
- Sicherer Einkauf, durch Käuferschutz
- Onlinebestand direkt einsehbar
Direktmessender Einrichtungs-Drehstromzähler mit Rücklaufsperre. Maximalstrom 3x100 A, Stand-by-Verlust nur 0,8 Watt je Pfad. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 3 Teilungseinheiten = 54 mm breit, 58 mm tief. Anschlussbereich plombierbar. Genauigkeitsklasse B (1%). Anlaufstrom 40 mA je Pfad. Zugelassen für Abrechnungszwecke. Kommunikation über Modbus RTU (RS485) und S0-Schnittstelle. Misst die Wirkenergie anhand der zwischen den Eingängen und Ausgängen fließenden Ströme an 1, 2 oder 3 Außenleitern. Spannung, Strom, Wirkleistung, Scheinleistung, Blindleistung, Leistungsfaktor und Frequenz werden erfasst. Messwertaktualisierung 100 ms. 4 Tarifzähler und Gesamtzählwerk für Wirkenergie. Das LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden. Anzeige von Tarif (T1–T4), Spannungen, Strömen, Leistung und Frequenz je Phase. Rücksetzbare Zählerstände für Gesamt- und Tarifwerte. PIN-Schutz für Einstellungen, Rücksetzung auf Werkseinstellungen möglich.
Ausschreibungstext
Drehstromzähler direkt messend und geeicht
Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35
3 Teilungseinheiten = 54mm breit, 58mm tief
Genauigkeitsklasse: B (1%)
Anzeige: LC-Display 7 Stellen, davon 1 oder 2 Dezimalstellen
auch ohne Stromversorgung 2x innerhalb von 2 Wochen ablesbar
Hintergrundbeleuchtung
auf andere Tarife umschaltbar
Momentanwerte von Leistung, Spannung und Strom ablesbar
Nennstrom: 3x10(100)A
Stand-by-Verlust: nur 0,8W je Pfad
Plombierbar
Fabrikat/Typ: Eltako DSZ16D-3x100A MID oder gleichwertig
| Zählertyp | elektronisch |
|---|---|
| Nennstrom (In) | 10 A |
| Maximalstrom (Imax) | 100 A |
| Nennspannung (Un) N-L | 230 V |
| Nennspannung (Un) L-L | 400 V |
| Frequenz | 50 Hz |
| Leistungsaufnahme | 0,5 W |
| Genauigkeitsklasse | B |
| Polart | Vierleiter |
| Ausführung | Direktmessung |
| Energieart | Wirkleistung |
| Geeignet für | Bezug |
| Tarifausführung | Zweitarif |
| Tarifsteuerung | extern |
| Rücklaufsperre | Ja |
| Geeicht | Ja |
|---|---|
| Zulassung | Measuring Instruments Directive |
| Impulsausgang | optisch |
| Impulsart | S0 |
| Impulsrate | 1.000 Imp/kWh (kvarh) |
| Anzeigeart | digital |
| Montageart | REG |
| Breite in Teilungseinheiten | 3 |
| Breite | 54 mm |
| Tiefe | 58 mm |
| Höhe | 82 mm |
| Ausführung der Schnittstelle | sonstige |
| Anzahl der Stellen | 7 |
| Schutzart (IP) | IP20 |
| Artikelnummer | 28380016 |
|---|---|
| EAN | 4010312501955 |
| Hersteller | Eltako |
| Gewicht | 0,28 kg |
| Maße (L×B×H) | 105.0 × 68.0 × 63.0 mm |
| Typ | DSZ16D-3x100A MID |
|---|---|
| Produktklasse (ETIM) | Elektrizitätszähler (EC001506) |
| Zolltarifnummer | 90283019 |
| Ursprungsland | China |
