Abbildung ähnlich, ggf. abweichend

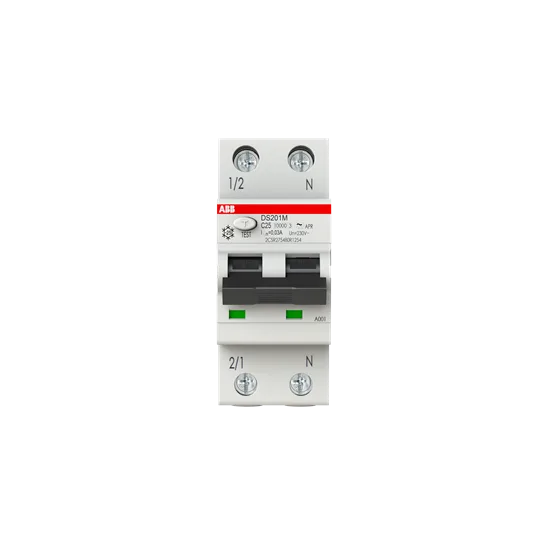

ABB 2CSR275480R1254 FI/LS-Schalter 10kA 1P+N Typ A C 25 30mA kurzzeitverzögertNeu
Art.-Nr.: 2CSR275480R1254 · EAN: 8012542583318
UVP: 387,94 €
−69%
121,45 € / Stück
● Lieferzeit 4-8 Tage
- Markenqualität vom Elektro-Fachhändler
- Schneller Versand ab 8,90 €
- Sicherer Einkauf, durch Käuferschutz
- Onlinebestand direkt einsehbar
FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis
zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit IΔn ≤ 30 mA) und Brandschutz (mit IΔn ≤ 300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21).
Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS201 fit für den weltweiten Einsatz.
Optimaler Kompromiss zwischen Sicherheit und Betriebskontinuität dank der Störfestigkeit mit Stoßstromfestigkeit (Stoßstromform 8/20 μs) = 3.000 A gegen ungewolltes Auslösen und 10 ms Kurzzeitverzögerung.
Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 10 kA.
RCBO DS201 MA Typ A AP-R ist 1-polig geschützt (LS), 2-polig schaltend.
Ausschreibungstext
Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21).
Normen: IEC/EN 61009-1, IEC/EN 61009-2-1
Anzahl Pole: 1P+N
Anzahl geschützter Pole: 1
Auslösecharakteristik: C
Bemessungsfehlerstrom: 30 mA
Bemessungsfrequenz: 50 / 60 Hz
Bemessungsschaltvermögen: 10 kA
Bemessungsstrom: 25 A
Zeitverzögerung FI: 10 ms Verzögerung (hohe Immunität)
Breite in Teilungseinheiten: 2
Fehlerstromart: Typ A APR
Position des N-Leiters: Rechts
Schutzart: IP20, IP40
Zubehör anbaubar: Ja
Fehleranzeige: blaue Markierung auf dem Schalthebel
Anschlussmöglichkeit: 10 ... 10 mm², 0.75 ... 25 mm², 0.75 ... 16 mm², 0.75 ... 16 mm²
| Polzahl (gesamt) | 2 |
|---|---|
| Anzahl der abgesicherten Pole | 1 |
| Bemessungsspannung | 240 V |
| Bemessungsisolationsspannung Ui | 500 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsstrom | 25 A |
| Bemessungsfehlerstrom | 0,03 A |
| Montageart | DIN-Schiene |
| Fehlerstrom-Typ | sonstige |
| Energiebegrenzungsklasse | 3 |
| Verlustleistung | 8,1 W |
| Bemessungsabschaltvermögen nach EN 61009 | 10 kA |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 15 kA |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 10 kA |
| Abschaltcharakteristik | sonstige |
| Stoßstromfestigkeit | 3 kA |
|---|---|
| Spannungsart | AC |
| Frequenz | sonstige |
| Auslösecharakteristik | C |
| Mitschaltender Neutralleiter | Ja |
| Mit Verriegelungsvorrichtung | Nein |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Umgebungstemperatur während des Betriebs | -25 – 55 °C |
| Breite in Teilungseinheiten | 2 |
| Einbautiefe | 69 mm |
| Fehlauslöseschutz | Nein |
| Schutzart (IP) | IP20 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 – 16 mm² |
| Artikelnummer | 2CSR275480R1254 |
|---|---|
| EAN | 8012542583318 |
| Hersteller | ABB |
| Verkaufseinheit | Stück |
| Gewicht | 0,20 kg |
| Typ | DS201 M C25 APR30 |
|---|---|
| Produktklasse (ETIM) | Kombination FI-Schalter/Leitungsschutzschalter (EC000905) |
| Zolltarifnummer | 85363030 |
| Ursprungsland | Italien |
- PDF Montage- und Betriebsanleitung herunterladen ↓
- PDF EcoSolutions Profil herunterladen ↓
- PDF Umweltprodukterklärung - EPD herunterladen ↓
- PDF Konformitätserklärung - CE, RoHS Erklärung herunterladen ↓
- PDF Konformitätserklärung - CE, RoHS Erklärung (2CSR275480R1254) herunterladen ↓
- PDF REACH Erklärung herunterladen ↓
ABB
Eppelheimerstraße 82
69123 Heidelberg
Nicht steckerfertige, elektrische Geräte oder Bauteile müssen von einer qualifizierten Elektrofachkraft installiert werden. Nach § 13 der Niederspannungsanschlussverordnung (NAV) dürfen elektrische Anlagen hinter der Hausanschlusssicherung – außer durch den Netzbetreiber – nur von einem Installationsunternehmen errichtet, erweitert, geändert und instand gehalten werden, das in das Installateurverzeichnis eines Netzbetreibers eingetragen ist. Arbeiten an elektrischen Anlagen sind grundsätzlich nur im spannungsfreien Zustand und unter Beachtung der fünf Sicherheitsregeln nach DIN VDE 0105-100 auszuführen. Eine unsachgemäße Installation kann zu elektrischem Schlag, Brand und Sachschäden führen und den Versicherungsschutz gefährden. Bitte beachten Sie auch die Gebrauchsanweisung und die Hinweise des Herstellers. Weitere Informationen erhalten Sie hier: § 13 NAV.
