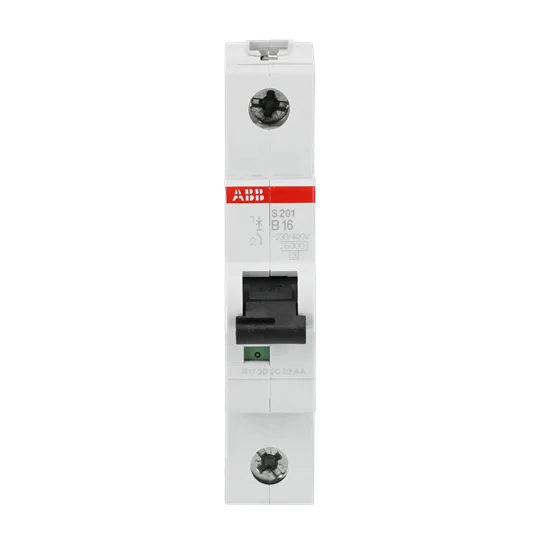

ABB 2CDS251001R1165 Sicherungsautomat B-Char., 6 kA, 16 A, 1PNeu
Art.-Nr.: 2CDS251001R1165 · EAN: 4016779578639
UVP: 14,17 €
−81%
2,68 €
● Auf Lager · Lieferzeit 1–2 Tage 11 Stück verfügbar
- Markenqualität vom Elektro-Fachhändler
- Schneller Versand ab 8,90 €
- Sicherer Einkauf, durch Käuferschutz
- Onlinebestand direkt einsehbar
Die Sicherungsautomaten der Baureihe S 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
Ausschreibungstext
Erfüllt die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077.
Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät angeschlossen werden. Einfache und sichere Kontaktierung der Anschlussleitung mittels Druckplatte über die Anschlussklemme mit Isolierung in Schutzklasse IP20. Anschlussöffnung für Leitungen liegt oberhalb von der Anschlussöffnung für die Phasenschiene.
Hilfs- und Signalschalter sind am Gerät ohne Zusatzverdrahtung anbaubar.
Normen: IEC/EN 60898-1, IEC/EN 60947-2, UL 1077
Anschlussart: Schraubklemme
Anzahl Pole: 1P
Anzahl geschützter Pole: 1
Auslösecharakteristik: B
Bemessungs-Grenzkurzschlussausschaltvermögen: 20 kA, 10 kA, 20 kA, 10 kA, 10 kA, 10 kA
Bemessungsbetriebsspannung: 230 V AC
Bemessungsschaltvermögen: (AC) 6 kA, (DC) 6 kA, 6 kA
Bemessungsstrom: 16 A
Zubehör anbaubar: Ja
Schaltstellungsanzeige: Rot AN / Grün AUS
| Einbautiefe | 69 mm |
|---|---|
| Auslösecharakteristik | B |
| Polzahl (gesamt) | 1 |
| Anzahl der abgesicherten Pole | 1 |
| Bemessungsstrom | 16 A |
| Bemessungsspannung | 230 V |
| Bemessungsisolationsspannung Ui | 440 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 kA |
| Spannungsart | AC/DC |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 10 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 10 kA |
| Frequenz | 50 – 60 Hz |
| Verlustleistung | 2,5 W |
|---|---|
| Energiebegrenzungsklasse | 3 |
| Unterputzmontage | Nein |
| Mitschaltender Neutralleiter | Nein |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | Ja |
| Breite in Teilungseinheiten | 1 |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur während des Betriebs | -25 – 55 °C |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 – 25 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 – 35 mm² |
| Explosionsgeschützt | Nein |
| Artikelnummer | 2CDS251001R1165 |
|---|---|
| EAN | 4016779578639 |
| Hersteller | ABB |
| Gewicht | 0,12 kg |
| Maße (L×B×H) | 183.0 × 92.0 × 80.0 mm |
| Typ | S201-B16 |
|---|---|
| Produktklasse (ETIM) | Leitungsschutzschalter (EC000042) |
| Zolltarifnummer | 85362010 |
| Ursprungsland | Deutschland |
- PDF Montage- und Betriebsanleitung herunterladen ↓
- PDF EcoSolutions Profil herunterladen ↓
- PDF Konformitätserklärung - CE herunterladen ↓
- PDF RoHS Erklärung herunterladen ↓
- PDF REACH Erklärung herunterladen ↓
- PDF Maßzeichnung herunterladen ↓
ABB
Eppelheimerstraße 82
69123 Heidelberg
Nicht steckerfertige, elektrische Geräte oder Bauteile müssen von einer qualifizierten Elektrofachkraft installiert werden. Nach § 13 der Niederspannungsanschlussverordnung (NAV) dürfen elektrische Anlagen hinter der Hausanschlusssicherung – außer durch den Netzbetreiber – nur von einem Installationsunternehmen errichtet, erweitert, geändert und instand gehalten werden, das in das Installateurverzeichnis eines Netzbetreibers eingetragen ist. Arbeiten an elektrischen Anlagen sind grundsätzlich nur im spannungsfreien Zustand und unter Beachtung der fünf Sicherheitsregeln nach DIN VDE 0105-100 auszuführen. Eine unsachgemäße Installation kann zu elektrischem Schlag, Brand und Sachschäden führen und den Versicherungsschutz gefährden. Bitte beachten Sie auch die Gebrauchsanweisung und die Hinweise des Herstellers. Weitere Informationen erhalten Sie hier: § 13 NAV.
