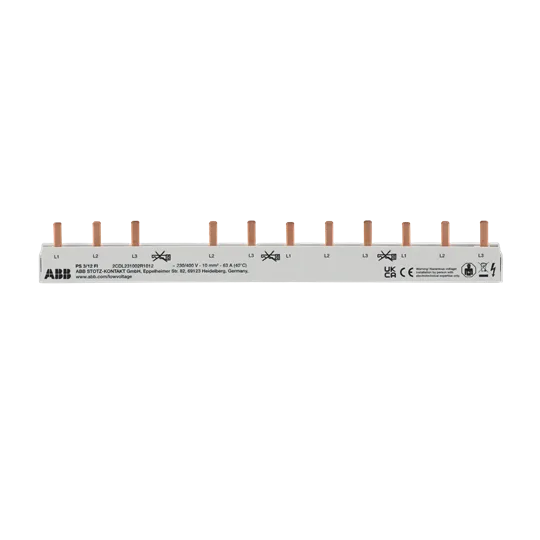

ABB 2CDL231002R1012 Phasenschiene 3-phasig 12 Pins 12TE 10mm² nicht kürzbar 1xF204 + 8xS201Neu
Art.-Nr.: 2CDL231002R1012 · EAN: 4016779463706
UVP: 19,16 €
−48%
9,91 € / Stück
● Auf Lager · Lieferzeit 1–2 Tage 2 Stück verfügbar
- Markenqualität vom Elektro-Fachhändler
- Schneller Versand ab 8,90 €
- Sicherer Einkauf, durch Käuferschutz
- Onlinebestand direkt einsehbar
ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)
Ausschreibungstext
Normen: IEC/EN 60947-1
Anschlussart Geräte: Pin
Anzahl montierbare Geräte: 4
Anzahl Phasen: 3-phasig
Bemessungsbetriebsspannung: 690 V AC/DC, 690 V
Bemessungskurzzeitstromfestigkeit: 25 kA
Bemessungsquerschnitt: 10 mm²
Breite in Teilungseinheiten: 12.0
| Anzahl der Phasen | 3 |
|---|---|
| Polzahl | 12 |
| Geeignet für Anzahl Geräte | 4 |
| Teilungsmaß | 44.698 mm |
| Querschnitt | 10 mm² |
| Länge | 211 mm |
| Breite in Teilungseinheiten | 12 |
| Bemessungsdauerstrom Iu | 63 A |
| Ausführung des elektrischen Anschlusses | Stift |
|---|---|
| Isoliert | Ja |
| Max. Bemessungsbetriebsspannung Ue | 690 V |
| Bemessungskurzzeitstromfestigkeit Icw | 25 kA |
| Geeignet für Geräte mit N-Leiter | Ja |
| Geeignet für Geräte mit Hilfsschalter | Nein |
| Farbe | grau |
| Artikelnummer | 2CDL231002R1012 |
|---|---|
| EAN | 4016779463706 |
| Hersteller | ABB |
| Verkaufseinheit | Stück |
| Gewicht | 0,09 kg |
| Typ | PS3/12FI |
|---|---|
| Produktklasse (ETIM) | Phasenschiene (EC000215) |
| Zolltarifnummer | 85369010 |
| Ursprungsland | Deutschland |
- PDF Konformitätserklärung - CE herunterladen ↓
- PDF RoHS Erklärung herunterladen ↓
- PDF REACH Erklärung herunterladen ↓
ABB
Eppelheimerstraße 82
69123 Heidelberg
Nicht steckerfertige, elektrische Geräte oder Bauteile müssen von einer qualifizierten Elektrofachkraft installiert werden. Nach § 13 der Niederspannungsanschlussverordnung (NAV) dürfen elektrische Anlagen hinter der Hausanschlusssicherung – außer durch den Netzbetreiber – nur von einem Installationsunternehmen errichtet, erweitert, geändert und instand gehalten werden, das in das Installateurverzeichnis eines Netzbetreibers eingetragen ist. Arbeiten an elektrischen Anlagen sind grundsätzlich nur im spannungsfreien Zustand und unter Beachtung der fünf Sicherheitsregeln nach DIN VDE 0105-100 auszuführen. Eine unsachgemäße Installation kann zu elektrischem Schlag, Brand und Sachschäden führen und den Versicherungsschutz gefährden. Bitte beachten Sie auch die Gebrauchsanweisung und die Hinweise des Herstellers. Weitere Informationen erhalten Sie hier: § 13 NAV.
