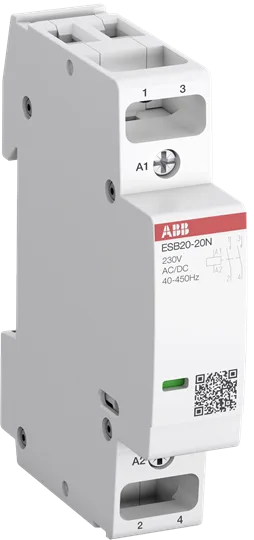

ABB 1SBE121111R0620 Installationsschütz 20 A, 2S/0Ö, 230 V AC/DCNeu
Art.-Nr.: 1SBE121111R0620 · EAN: 3471523007505
UVP: 68,54 €
−68%
22,05 €
● Lieferzeit 8-16 Tage
- Markenqualität vom Elektro-Fachhändler
- Schneller Versand ab 8,90 €
- Sicherer Einkauf, durch Käuferschutz
- Onlinebestand direkt einsehbar
2-polige Schütze ESB20..N mit 18 mm Baubreite steuern 1-phasige Lasten bis 20 A und stehen in unterschiedlichen Kontaktbelegungen und Spulenspannungen zur Verfügung. Sie schalten elektrische Heizgeräte, Warmwasserbereiter, Motoren für Pumpen, Lüftung und sonstige Antriebe ebenso wie Beleuchtungen. Durch eine integrierte Spulenbeschaltung arbeiten sie sowohl mit AC- als auch mit DC-Steuerspannungen. Die Geräte sind deshalb absolut brummfrei und leise beim Schalten. Sie können ohne Abstand nebeneinander angereiht werden.
Ein als Zubehör linksseitig anbaubarer Hilfsschalter ergänzt das Sortiment.
ESB20..N haben Installationsdesign und erfüllen u.a. die Haushaltsnorm EN61095. Sie sind daher besonders geeignet für den Verteilereinbau.
Ausschreibungstext
ESB20...N haben ein Baubreitenmaß von 18 mm und verfügen über 2 Hauptkontakte in unterschiedlichen Schließer- und Öffner-Varianten. Durch integrierte Spulenbeschaltung arbeiten sie sowohl mit AC- als auch mit DC-Steuerspannungen. Die Geräte sind absolut brummfrei und leise beim Schalten.
Hilfsschalter in unterschiedlichen Kontaktbelegungen ergänzen das Sortiment.
Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, IEC/EN 61095, IEC 60335-2-40 A2L
Anschlussart: Schraubklemme
Anzahl Pole: 2P
Anzahl Hauptkontakte Öffner: 0
Anzahl Hauptkontakte Schließer: 2
Anzahl Hilfskontakte Öffner: 0
Anzahl Hilfskontakte Schließer: 0
Bemessungsbetriebsleistung AC-3: 1.3 kW
Bemessungsbetriebsspannung: 220 V DC, 250 V AC
Bemessungsbetriebsstrom AC-1: 20 A
Bemessungsbetriebsstrom AC-3: 9 A
Bemessungsisolationsspannung: 400 V
Bemessungssteuerspannung: 230 V
Schutzart: IP20
| Bemessungsbetriebsspannung | 220 – 240 V |
|---|---|
| Bemessungsbetriebsstrom | 20 A |
| Gebrauchskategorie nach EN IEC 60947-4-1 | AC-1 |
| Bemessungsbetätigungsspannung | 230 V |
| Spannungsart der Betriebsspannung | AC/DC |
| Spannungsart der Betätigungsspannung | AC/DC |
| Anzahl der Kontakte als Schließer | 2 |
| Anzahl der Kontakte als Öffner | 0 |
| Schieber für Handschaltung | Nein |
|---|---|
| Breite in Teilungseinheiten | 1 |
| Einbautiefe | 58 mm |
| Zusatzeinrichtungen möglich | Ja |
| Mit Tag-/Nachtfunktion | Nein |
| Brummfrei | Ja |
| Schutzart (IP) | IP20 |
| Artikelnummer | 1SBE121111R0620 |
|---|---|
| EAN | 3471523007505 |
| Hersteller | ABB |
| Gewicht | 0,14 kg |
| Maße (L×B×H) | 20.0 × 88.0 × 71.0 mm |
| Typ | ESB20-20N-06 |
|---|---|
| Produktklasse (ETIM) | Installationsschütz für Reiheneinbau (EC001653) |
| Zolltarifnummer | 85365080 |
| Ursprungsland | Bulgarien |
- PDF Montage- und Betriebsanleitung herunterladen ↓
- PDF EcoSolutions Profil herunterladen ↓
- PDF Umweltprodukterklärung - EPD herunterladen ↓
- PDF Konformitätserklärung - CE herunterladen ↓
- PDF RoHS Erklärung herunterladen ↓
- PDF REACH Erklärung herunterladen ↓
- PDF CAD Maßzeichnung herunterladen ↓
- PDF Maßzeichnung herunterladen ↓
ABB
Eppelheimerstraße 82
69123 Heidelberg
Nicht steckerfertige, elektrische Geräte oder Bauteile müssen von einer qualifizierten Elektrofachkraft installiert werden. Nach § 13 der Niederspannungsanschlussverordnung (NAV) dürfen elektrische Anlagen hinter der Hausanschlusssicherung – außer durch den Netzbetreiber – nur von einem Installationsunternehmen errichtet, erweitert, geändert und instand gehalten werden, das in das Installateurverzeichnis eines Netzbetreibers eingetragen ist. Arbeiten an elektrischen Anlagen sind grundsätzlich nur im spannungsfreien Zustand und unter Beachtung der fünf Sicherheitsregeln nach DIN VDE 0105-100 auszuführen. Eine unsachgemäße Installation kann zu elektrischem Schlag, Brand und Sachschäden führen und den Versicherungsschutz gefährden. Bitte beachten Sie auch die Gebrauchsanweisung und die Hinweise des Herstellers. Weitere Informationen erhalten Sie hier: § 13 NAV.
